接地系統的連接方式可采用輻射式、環形式或方格矩陣式等各種形式,將工作接地、安全保護接地和防雷接地組成一個聯合接地系統。

200噸電子地磅若具有一個良好的接地系統,則能有效防止感應雷擊和直接雷擊對200噸電子地磅造成的損壞;同時可以抑制或消除因設備間產生的電耦合干擾、靜電干擾等各種電磁干擾;在220V以上的電源火線意外搭在秤臺、電源漏電以及利用秤臺作為地線進行電焊時,能有效保護操作人員及200噸電子地磅的安全。

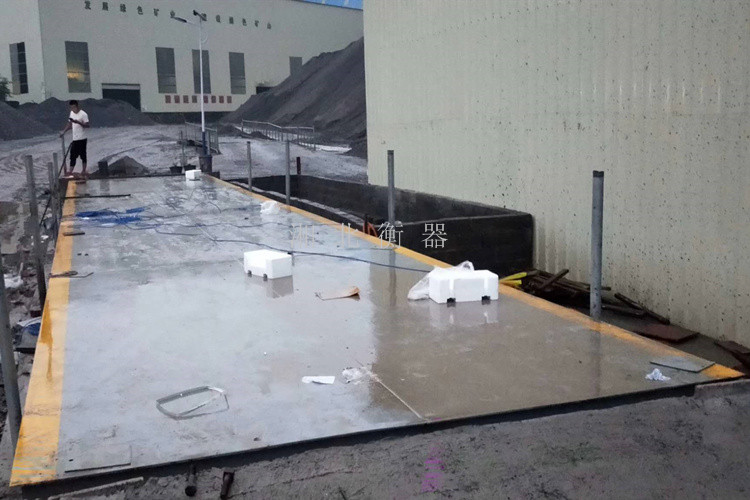

1200噸電子地磅接地系統

1. 工作接地。這種接地系統是把電源的地線與大地直接連接,接地電阻應小于4Ω。

(2)安全保護接地。為了屏蔽外界干擾、漏電及電火花等,稱重儀表外殼、接線盒、電源穩壓器外殼等都需要接地屏蔽。該系統即為安全保護接地,接地電阻應小于4Ω。

(3)防雷接地。防直接雷和感應雷的防雷裝置(如避雷帶、接閃器等),地線通過地網連接在一起組成一個聯合接地網,與大地直接連通,接地電阻應小于4Ω。

2接地系統連接方式

接地系統的連接方式可采用輻射式、環形式或方格矩陣式等各種形式,將工作接地、安全保護接地和防雷接地組成一個聯合接地系統。

2.1200噸電子地磅基礎接地網由基礎內的主鋼筋網、各種地樁和一個接地體共同組成,相互之間焊接連通,形成方格矩陣形接地網。接地焊接長度為:對扁鋼要求為其寬度的2倍,對圓鋼要求為其直徑的10倍。對裸露在基礎外面的焊點部分要進行防腐處理。接地體有垂直接地體和水平接地體兩種,宜采用垂直接地體。接地體可用熱鍍鋅的角鋼、扁鋼、鋼管。使用Φ50mm、壁厚不小于3.5mm鋼管或規格不小于50mm×50mm×5mm的角鋼,埋在地下(2.5～3.5)m深的坑中,鋼管或角鋼上端距地面距離應不小于700mm,然后用長度不小于700mm、規格不小于40mm×4mm的鍍鋅扁鋼或截面積不小于95mm2的多股銅導線與接地體焊接連通,扁鋼或銅導線露出地面50mm。接地線應采用截面積不小于35mm2,且盡量短的多股銅導線與露出地面的扁鋼或銅導線有效連通。應保證接地電阻小于4Ω。接地電阻由接地體本身的電阻、接地體與土壤接觸部分的接觸電阻、電流流經接地體流入土壤后散流時的電阻三部分組成。若測量接地電阻大于4Ω,則應在接地體周?chē)尤脒m量的降阻材料,降低土壤電阻率,確保接地電阻小于4Ω。200噸電子地磅的整個秤體要與接地體有效連通。每個稱重傳感器應保證有效接地,接地線上端與傳感器上方的秤體相連,下端與傳感器邊上的地樁相連。接線盒必須做保護接地,接線盒地線必須與秤體有效連通。稱重儀表總線內的金屬網屏蔽線要有效接地,保證與秤體相連通。

2.2秤房接地網由秤房地基的封閉環形接地裝置和秤房橫豎梁內兩根以上主鋼筋共同組成,將秤房?jì)鹊牡貥杜c秤房接地網焊接連通。秤房接地體與200噸電子地磅基礎接地體二者之間距離應不小于5m;在同一個地網中,兩個地線之間距離應不小于3m。秤房?jì)入娫幢仨毐ＷC有地線,使用三相插頭,同時在電源線路中加設電源避雷器、漏電保護器和空氣開關,起到安全保護作用。稱重儀表外殼必須與接地樁有效連通,有利于抑制或消除各種電磁干擾。

2.3防雷接地網由避雷帶、接閃器、避雷器、避雷針等避雷裝置與接地體呈輻射形或環形相互連通組成。接閃器采用雷電流引下線,材料采用40mm×4mm的鍍鋅扁鋼或截面積不小于95mm2的多股銅導線,與接地體連通。

3結語

在200噸電子地磅使用中要定期對接地系統進行測試,以便及時發現因氧化、銹蝕等原因造成的各個連接點和接地線不導通、斷開等現象,并及時維修更換,保證接地系統時刻處于良好狀態。

上述是煤礦廠200噸電子地磅接地系統的研究的詳細說明！
